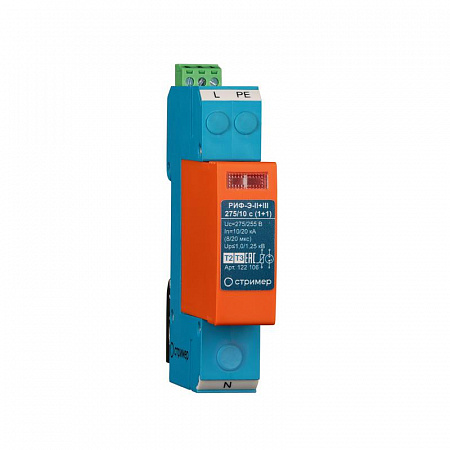

Двухполюсное УЗИП класса II+III комбинированного типа. Предназначено для защиты от вторичных воздействий молнии и коммутационных перенапряжений помехочувствительного оборудования до 1000 В, содержащего электронные схемы. Уровень ограничения перенапряжения соответствует I категории по ГОСТ Р 50571-4-44.
УЗИП выполнено в виде сменного модуля и базы для подключения к сети и креплению на DIN-рейку 35 мм. Рабочими элементами сменного модуля являются варистор и газонаполненный разрядник.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП класса II, а по уровню ограничения перенапряжений соответствует УЗИП класса III.
Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса II+III. Применяется для сетей с системами заземления: TN-S, TT. Предназначено для защиты фазного и нулевого проводников от перенапряжений «провод–провод». Рекомендуемый номинал предохранителя 63 А gL/gG.
Преимущества НПО Стример 122106
- Терморасцепитель
- Визуальный индикатор
- Контакты дистанционной сигнализации повреждения рабочего элемента
