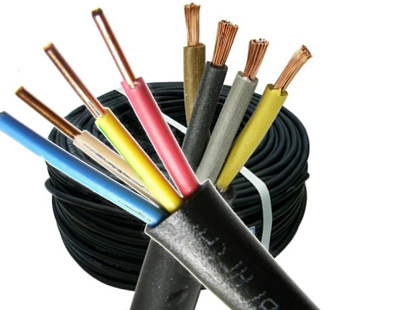

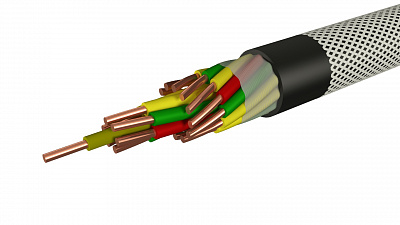

Гибким кабелем называют электропроводник, который обладает способностью выдерживать существенные механические нагрузки и многочисленные сгибания в течение длительного времени. Используют как в стационарных, так и динамических схемах. Характеристики такого кабеля остаются неизменными в течение 1-3 млн. циклов сгибания.
В качестве основы в проводниках этого типа используются медные электропроводящие жилы, закрытые в мягкую изоляционную оболочку. В качестве внешней оболочки производители КГ применяют резину. Внутри медные проводники разделены посредством синтетической пленки.
В зависимости от способа скрутки жил внутри проводника принято различать пучковые и повивные КГ6:

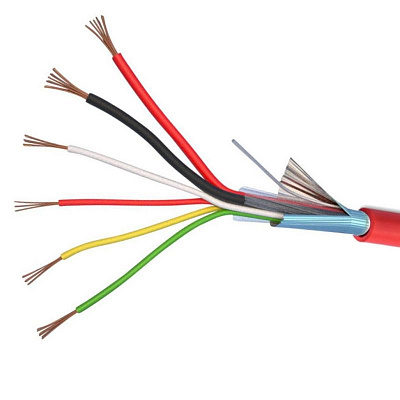

Повивная скрутка. Считается более простой в изготовлении, характеризуется невысокой себестоимостью. Представлена в виде проводников, которые скручены в несколько отдельных групп, составляющих один свитой сердечник. В качестве изоляции для таких кабелей используется экструдированный полимерный материал. Различают простые и экранированные повивные КГ. В экранированных жилы медных проводов дополнительно обматываются фольгой или синтетическим материалом.
Пучковая скрутка. В таких кабелях сердечник структурируется по уникальной технологии. Здесь отдельных жилы проводников свиваются вокруг сердечника в виде отдельных пучков. Это позволяет добиться лучших показателей гибкости за счет отсутствия многожильных слоев провода. Это обеспечивает одновременное растягивание и сжимание каждой жилы в составе кабеля во время изгиба.
Важно! Гибкие кабеля могут быть одножильными, однако в динамических схемах используются исключительно многожильные проводники, поскольку их отличает большая стойкость к деформации.
Класс гибкости – это параметр, демонстрирующий устойчивость конкретного типа провода к деформациям. Различают шесть классов гибкости: 1 – наименьший (к нему относят одножильные КГ), 6 – наибольший. Все классы описаны в ГОСТ 22483-2012.
В технической документации строго регламентировано количество жил, которые должны присутствовать в кабелях того или иного класса. К примеру, проводники 5-го класса гибкости включают не менее семи медных жил.

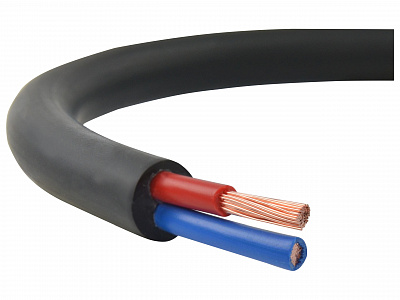

В российской электротехнической промышленности производятся разные марки гибких кабелей. С аббревиатурой КГ, подразумеваем многофункциональный гибкий кабель, включающий от 1 до 5 медных жил, закрытых в оболочку из специальной электротехнической резины. Такие изделия используются в производстве бытовых электроприборов, удлинителей, а также в оснащении станочного оборудования (ЧПУ) с большим числом динамических электроузлов и других сферах промышленности.
